Czy Double Weave jest odpowiedni dla Twojego zastosowania technicznego?

Wybór odpowiedniej technologii tkania wymaga zrozumienia możliwości strukturalnych. Wielu kupujących myli podwójny splot z prostymi, ciężkimi tkaninami. Pomijają możliwości inżynieryjne połączonych ze sobą warstw. Ten przewodnik analizuje tkanie podwójnego splotu z punktu widzenia inżynierii tekstylnej. Pomaga nabywcom tekstyliów technicznych podejmować świadome decyzje dotyczące zaopatrzenia.

Suzhou Redcolor International Trading Co., Ltd. współpracuje ze spółkami zależnymi. Należą do nich Suzhou LJC Textile Co., Ltd. i Wujiang Jiabaokang Textile Co., Ltd. Firma działa jako chińscy producenci niestandardowych tkanin elastycznych poliestrowych T400 o wysokiej wydajności. Działa jako chińscy dostawcy wysokowydajnej tkaniny poliestrowej T400 ODM/OEM. Przedsiębiorstwo integruje przędzenie, teksturowanie, tkactwo i handel. Firma utrzymuje dwie bazy produkcyjne. Znajdują się one w Wujiang, Suzhou i Siyang, Suqian. Roczna produkcja sięga około 60 milionów metrów różnych tekstyliów. Materiały wierzchnie i podszewkowe sprzedawane są na rynki międzynarodowe. Należą do nich Stany Zjednoczone, Europa i Azja Południowo-Wschodnia. Rynki krajowe również zaopatrują się w te materiały. Firma trzyma się koncepcji wysokiej jakości. Służy każdemu klientowi lepszymi produktami.

Zrozumienie technologii podwójnego splotu

Co definiuje strukturę podwójnego splotu?

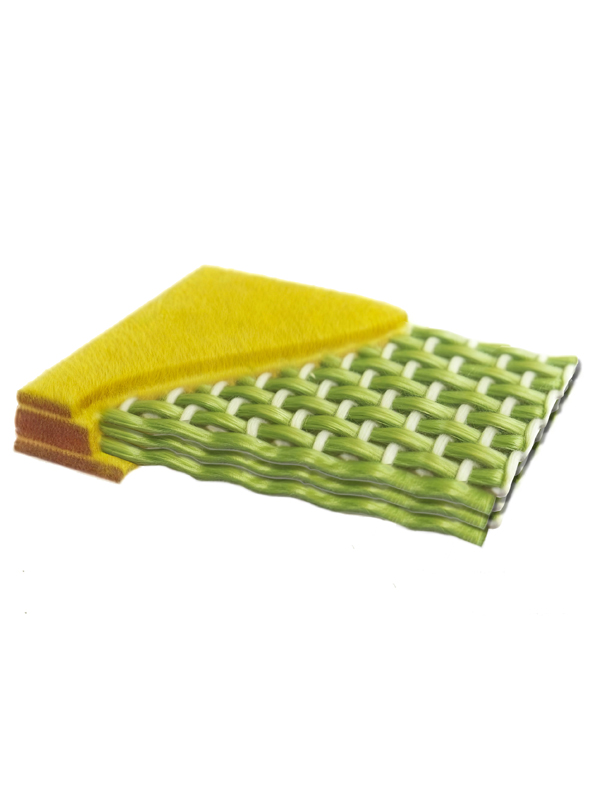

Podwójny splot tworzy jednocześnie dwie odrębne warstwy tkaniny. Warstwy te łączą się ze sobą w określonych punktach. Struktura różni się od grubych tkanin jednowarstwowych. Prawdziwy podwójny splot utrzymuje oddzielne powierzchnie górną i dolną. Nici wiążące łączą te powierzchnie w kontrolowanych odstępach.

Cechy konstrukcyjne obejmują:

• Dwa niezależne systemy osnowy (warstwa górna i dolna)
• Dwa niezależne systemy wątku (warstwa górna i dolna)
• Wiązanie nitek osnowy lub wątku tworzące połączenia międzywarstwowe
• Zmienna częstotliwość wiązania określająca separację warstw
• Możliwość tworzenia konstrukcji rurowych lub kieszeniowych

Rodzaje wiązań określają zachowanie tkaniny:

• Wiązanie osnowy: Nici osnowy przeplatają się pomiędzy warstwami
• Wiązanie wątku: Nici wątku przeplatają się pomiędzy warstwami
• Podwójne wiązanie: zarówno osnowa, jak i wątek tworzą połączenia
• Oprawa szyta: Dodatkowe nitki łączą warstwy

Wymagania dotyczące krosna dla formowania dwuwarstwowego

Podwójny splot wymaga specyficznych możliwości krosna. Standardoweowe krosna tkają pojedyncze warstwy. Podwójny splot wymaga ulepszonych mechanizmów zrzucania. Wymaga precyzyjnej kontroli napięcia dwóch wiązek osnowy.

Wymagania techniczne obejmują:

• System podwójnej belki osnowy z niezależną kontrolą napięcia
• Zwiększona zdolność zrzucania (typowo 16-32 ram uprzęży)
• Wytrzymały mechanizm ubijający do gęstych konstrukcji
• Precyzyjne wprowadzanie wątku, utrzymując wyrównanie warstw
• Automatyczne wykrywanie błędów w przypadku błędów punktów wiązania

Techniczne zastosowania tekstylne o podwójnym splocie

Zastosowanie w przemyśle do separacji i filtracji

Techniczne zastosowania tekstylne o podwójnym splocie dominują w filtracji przemysłowej. Dwuwarstwowa struktura tworzy precyzyjną geometrię porów. Zapewnia wytrzymałość mechaniczną. Utrzymuje stabilność wymiarową pod obciążeniem.

Zastosowania filtracyjne obejmują:

• Filtry prasowe do przetwórstwa chemicznego i mineralnego
• Filtry taśmowe do odwadniania osadów ściekowych
• Próżniowe filtry bębnowe do produkcji farmaceutycznej
• Filtracja powietrza w pomieszczeniach czystych
• Separacja ciecz-ciało stałe w przetwórstwie spożywczym

Kontrola wielkości porów mieści się w zakresie od 5 mikronów do 500 mikronów. Zależy to od liczby nitek i średnicy przędzy. Podwójny splot zapewnia węższe tolerancje niż alternatywy jednowarstwowe.

Zastosowania sprzętu medycznego i ochronnego

Tekstylia medyczne wykorzystują właściwości podwójnego splotu. Struktura tworzy tkaniny barierowe. Zachowuje oddychalność. Zapewnia wytrzymałość na wielokrotną sterylizację.

Zastosowania medyczne obejmują:

• Panele wzmacniające fartuch chirurgiczny
• Wszczepialne struktury siatkowe
• Podłoża opatrunkowe
• Konstrukcja odzieży ciśnieniowej
• Opakowania medyczne do konserwacji sterylizacji

Wysoka wydajność produkcyjna Redcolor

Suzhou Redcolor prowadzi zintegrowaną produkcję. Przędzalnie tworzą przędze na zamówienie. Teksturowanie dodaje elastyczności i objętości. Tkanie przekształca je w podwójne struktury. Integracja ta umożliwia kontrolę jakości na każdym etapie. Obsługuje inżynierię niestandardową do zastosowań technicznych. Roczna zdolność produkcyjna wynosząca 60 milionów metrów obejmuje znaczny przydział podwójnego splotu.

Produkcja podwójnego splotu Krosno powietrzne

Porównanie krosna powietrznego i krosna rapierowego dla podwójnego splotu

Produkcja podwójnego splotu na krośnie pneumatycznym oferuje określone korzyści. Krosna pneumatyczne wykorzystują sprężone powietrze do wprowadzania wątku. Osiągają duże prędkości. Zachowują precyzję w przypadku tkanin technicznych.

Porównanie typów krosna dla podwójnego splotu:

Kontrola napięcia w synchronizacji dwuwarstwowej

Sukces podwójnego splotu zależy od zarządzania naprężeniem. Dwie wiązki osnowy zasilają jednocześnie. Nierówne napięcie powoduje zniekształcenie warstwy. Powoduje to przesunięcie punktu wiązania.

Systemy kontroli naprężenia obejmują:

• Elektroniczne wypuszczanie osnowy z indywidualną kontrolą wiązki
• Sygnał zwrotny ogniwa obciążnikowego utrzymujący różnicę napięcia ±2%.
• Aktywna kompensacja zmian średnicy belki
• Zsynchronizowane układy napędowe zapobiegające przekrzywianiu się warstw

Właściwe napięcie zapewnia:

• Równoległe wyrównanie warstw w zakresie 0,5 mm na metr
• Konsekwentne pozycjonowanie punktu wiązania
• Jednolita grubość tkaniny na całej długości rolki
• Minimalne naprężenia szczątkowe zapobiegające zniekształceniom po tkaniu

Roczna skala produkcji wynosząca 60 milionów metrów

Skala produkcji Suzhou Redcolor spełnia techniczne wymagania dotyczące ilości tekstyliów. Roczna produkcja wynosząca 60 milionów metrów obejmuje znaczną zdolność do podwójnego splotu. Produkcja na dużą skalę umożliwia korzyści w zakresie zakupu surowców. Wspiera stałą jakość poprzez statystyczną kontrolę procesu. Zapewnia elastyczność planowania pilnych zamówień technicznych.

Wzór żakardowy o podwójnym splocie

Integracja elektronicznego żakardu z podwójnym splotem

Wzór żakardowy o podwójnym splocie łączy złożoność strukturalną z wyrafinowaniem wizualnym. Elektroniczne systemy żakardowe sterują poszczególnymi nitkami osnowy. Tworzą skomplikowane wzory w strukturach dwuwarstwowych.

Możliwości techniczne obejmują:

• Haczyki od 2688 do 6144 kontrolujące poszczególne końce osnowy
• Długość powtórzeń wzoru do 20 000 pobrań bez powtórzeń
• Zmienna gęstość punktów wiązania tworząca teksturowane powierzchnie
• Blokowanie kolorów poprzez wybór przędzy specyficznej dla warstwy
• Efekty 3D poprzez różnicowy skurcz warstw

Inżynieria punktów wiązania dla przejrzystości wzorów

Punkty wiązania wpływają zarówno na strukturę, jak i wygląd. Strategiczne rozmieszczenie tworzy elementy projektu. Zachowuje integralność tkaniny.

Strategie punktów wiążących obejmują:

• Regularne wiązanie: jednakowe interwały zapewniające spójne wyczucie dłoni
• Rozproszone wiązanie: losowe rozmieszczenie ze względu na teksturę
• Oprawa wzorzysta: Wzory graficzne widoczne na powierzchni tkaniny
• Wiązanie funkcjonalne: Skoncentrowane w punktach naprężeń w celu wzmocnienia

Częstotliwość wiązania wpływa na wydajność:

• Wysoka częstotliwość (co 2-4 picki): Sztywna ręka, maksymalna stabilność
• Średnia częstotliwość (co 8-12 wyborów): Zrównoważona zasłona i stabilność
• Niska częstotliwość (co 20 picków): Miękka dłoń, potencjalna separacja warstw

Niestandardowe usługi projektowe dla rynków technicznych

Suzhou Redcolor zapewnia wsparcie inżynieryjne w zakresie projektowania. Ich zespół techniczny analizuje wymagania aplikacji. Opracowują wiążące wzorce dla konkretnych potrzeb wydajnościowych. Optymalizują dobór przędzy pod kątem wymagań chemicznych i mechanicznych. Tworzą prototypowe próbki do testów. Usługa ta wspiera klientów OEM/ODM w opracowywaniu własnych tkanin technicznych.

Przemysłowa tkanina filtracyjna o podwójnym splocie

Kontrola porowatości poprzez zmianę liczby gwintów

Przemysłowa tkanina filtracyjna o podwójnym splocie wymaga precyzyjnej inżynierii porowatości. Skuteczność filtracji zależy od rozkładu wielkości porów. Zależy to od procentu otwartej powierzchni.

Metody kontroli porowatości obejmują:

• Zmienna liczba nitek: 20-200 nitek na cm w każdej warstwie
• Wybór średnicy przędzy: monofilament lub multifilament od 0,1 mm do 1,0 mm
• Inżynieria zaciskania wpływająca na geometrię porów
• Kalandrowanie po tkaniu w celu zmniejszenia wielkości porów 10-30%

Standardowe zakresy porowatości:

• Mikrofiltracja: ocena 0,1-10 mikronów, 5-15% otwartej przestrzeni
• Filtracja dokładna: ocena 10-50 mikronów, 15-25% otwartej przestrzeni
• Filtracja zgrubna: ocena 50-500 mikronów, 25-40% otwartej przestrzeni

Odporność chemiczna w wyborze włókien syntetycznych

Trwałość tkaniny filtracyjnej zależy od składu chemicznego włókien. Różne środowiska wymagają określonych polimerów.

Macierz wyboru włókien:

Możliwości bazy produkcyjnej Wujiang i Siyang

Suzhou Redcolor posiada dwa zakłady produkcyjne. Baza Wujiang skupia się na wysokiej klasy tkaninach technicznych. Obsługuje skomplikowany podwójny splot z wzorami żakardowymi. Baza Siyang zarządza standardowymi specyfikacjami o dużej objętości. Zapewnia optymalizację kosztów przy dużych zamówieniach. Ta dwupodstawowa konstrukcja zapewnia elastyczność. Dopasowuje lokalizację produkcji do wymagań zamówienia.

Porównanie splotu podwójnego i potrójnego

Złożoność strukturalna i ekonomika produkcji

Porównanie splotu podwójnego i potrójnego ujawnia ważne kompromisy. Potrójny splot dodaje trzecią warstwę. To znacznie zwiększa złożoność.

Porównanie strukturalne:

Kompromisy wydajności w zakresie efektywności filtracji

Potrójny splot oferuje szczególne korzyści. Tworzy gradientowe struktury gęstości. Zapewnia wiele etapów filtracji w jednej tkaninie. Często jednak wystarczy podwójny splot.

Uwagi dotyczące wydajności:

• Podwójny splot spełnia większość wymagań filtracji przemysłowej
• Potrójny splot zapewnia korzyści w zastosowaniach specjalistycznych (filtracja hydrauliczna, precyzyjne powietrze)
• Podwójny splot zapewnia lepszy stosunek ceny do wydajności w standardowych zastosowaniach
• Potrójny splot wykazuje przewagę w filtracji wgłębnej w porównaniu z filtracją powierzchniową

Elastyczność OEM/ODM dla niestandardowych specyfikacji

Suzhou Redcolor oferuje możliwości podwójnego i potrójnego splotu. Ich usługi OEM/ODM obejmują rekomendację struktury. Analizują wymagania klientów dotyczące filtracji. Sugerują odpowiedni poziom złożoności. Unikają nadmiernej inżynierii. Optymalizuje to koszty przy jednoczesnym spełnieniu specyfikacji wydajności.

Jak ocenić dostawców podwójnego splotu

Techniczne wskaźniki jakości tekstyliów

Ocena dostawcy wymaga szczegółowej oceny technicznej. Poproś o dokumentację:

• Specyfikacje krosna (liczba uprzęży, konfiguracja wiązki osnowy)
• Możliwości systemu kontroli naprężenia
• Procedury kontroli jakości (częstotliwość kontroli, sprzęt badawczy)
• Zakres certyfikacji (ISO 9001, techniczne standardy tekstylne)
• Możliwość rozwoju (przykładowy czas realizacji, minimum dla niestandardowych)
• Zdolność produkcyjna (metry miesięczne, bieżące wykorzystanie)

Możliwości testowania powinny obejmować:

• Badanie przepuszczalności powietrza (metoda Fraziera lub Gurleya)
• Badanie wytrzymałości na rozciąganie i rozdzieranie
• Analiza wielkości porów (analiza punktu pęcherzykowego lub obrazu)
• Testowanie odporności chemicznej w zastosowaniach filtracyjnych
• Testowanie stabilności wymiarowej (pranie i narażenie na ciepło)

Zintegrowana przewaga Redcolor w zakresie obrotu do handlu

Struktura Suzhou Redcolor zapewnia wyraźne korzyści w łańcuchu dostaw. Kontrolują wirowanie. Kontrolują teksturowanie. Kontrolują tkanie. Kontrolują handel. Integracja ta oferuje:

• Możliwość śledzenia surowca od chipa polimerowego do gotowej tkaniny
• Kontrola jakości na każdym etapie przetwarzania
• Skrócenie czasu realizacji, eliminując opóźnienia między firmami
• Przejrzystość kosztów bez wielu warstw marży
• Rozwiązywanie problemów technicznych przy pełnej wiedzy procesowej

Skala roczna wynosząca 60 milionów metrów zapewnia niezawodność. Obsługuje wymagania dotyczące głośności. Zachowuje spójność jakościową. Umożliwia konkurencyjne ceny na rynkach tekstyliów technicznych.

Często zadawane pytania

Jaka jest minimalna ilość zamówienia na niestandardowe tkaniny o podwójnym splocie?

Standardowy podwójny splot MOQ wynosi 3000 metrów na specyfikację. Obejmuje to koszty przygotowania belki i konfiguracji wiązki przewodów. W przypadku towarów w kolorze szarym obowiązują minimum 1000 metrów. Potrójny splot wymaga minimum 5000 metrów ze względu na złożoną konfigurację. Suzhou Redcolor realizuje mniejsze zamówienia testowe dla ustalonych partnerów po wyższych cenach.

Jak zapewnić wyrównanie warstw w produkcji o podwójnym splocie?

Utrzymujemy wyrównanie warstw poprzez elektroniczną kontrolę naprężenia. Niezależne wiązki osnowy wykorzystują sprzężenie zwrotne ogniwa obciążnikowego. Odchylenie napięcia utrzymuje się w granicach ±2%. Zautomatyzowane systemy wykrywania krawędzi monitorują położenie warstwy. Korekty w czasie rzeczywistym zapobiegają przekrzywieniom. Kontrola jakości obejmuje pomiar wyrównania warstw co 500 metrów.

Czy tkaniny o podwójnym splocie mogą osiągać różne właściwości na każdej powierzchni?

Tak. Podwójny splot umożliwia uzyskanie wyraźnych właściwości wierzchnich. Górna warstwa może być cienka i gładka. Dolna warstwa może być gruba i chłonna. Różne rodzaje przędzy na warstwę powodują różnice funkcjonalne. Wzory punktów wiązania mogą koncentrować się na jednej powierzchni. W ten sposób powstają tkaniny techniczne o gradientach wydajności.

Jakich czasów realizacji należy się spodziewać w przypadku zamówień o podwójnym splocie?

Standardowy podwójny splot z przędzy magazynowanej: 20-25 dni. Niestandardowy rozwój przędzy dodaje 10-15 dni. Skomplikowane wzory żakardowe wydłużają czas programowania i testowania o 5-10 dni. Potrójny splot wydłuża czas realizacji o 30-50% ze względu na mniejszą prędkość produkcji. Dwubazowa struktura Suzhou Redcolor zapewnia elastyczność planowania. Priorytetowo traktują pilne zamówienia techniczne.

Czy zapewniacie dokumentację techniczną i certyfikaty?

Tak. Przesyłki standardowe obejmują raporty z testów walcowni. Pokazują one wytrzymałość na rozciąganie, przepuszczalność powietrza i wagę. Tkaniny filtracyjne obejmują rozkład wielkości porów w kształcie pęcherzyka. Zapewniamy certyfikat ISO 9001. Wspieramy audyty klientów w naszych zakładach w Wujiang i Siyang. Karty danych technicznych określają odporność chemiczną i limity temperaturowe dla każdego rodzaju włókna.

Wniosek

Tkanie podwójnego splotu technologia oferuje znaczące korzyści w technicznych zastosowaniach tekstylnych. Techniczne zastosowania tekstylne o podwójnym splocie filtracja zakresowa, separacja medyczna i przemysłowa. Produkcja podwójnego splotu na krośnie pneumatycznym zapewnia wydajną produkcję dostosowaną do wymagań objętościowych. Wzór żakardowy o podwójnym splocie dodaje wyrafinowania wizualnego i funkcjonalnego. Przemysłowa tkanina filtracyjna o podwójnym splocie wymaga precyzyjnej kontroli porowatości i selekcji włókien. Porównanie splotu podwójnego i potrójnego ujawnia wyjątkową opłacalność podwójnego splotu w większości zastosowań. Suzhou Redcolor International Trading Co., Ltd., ze zintegrowanymi możliwościami sprzedaży typu spin-to-trade i roczną wydajnością wynoszącą 60 milionów metrów, zapewnia niezawodne zaopatrzenie nabywcom tekstyliów technicznych dbających o jakość.

Referencje

• ASTM International, ASTM D737-18: Standardowa metoda badania przepuszczalności powietrza przez tkaniny tekstylne, West Conshohocken, PA, 2018.
• Międzynarodowa Organizacja Normalizacyjna, ISO 9073-15: Tekstylia – Metody badania włóknin – Część 15: Oznaczanie przepuszczalności powietrza, Genewa, 2008.
• Adanur, S., Podręcznik tkania, CRC Press, Boca Raton, Floryda, 2001.
• Gokarneshan, N. i in., „Tkanie: współczesne wzornictwo i technologia”, Instytut Tekstylny, Manchester, 2019.
• Amerykańskie Stowarzyszenie Inżynierów Mechaników, ASME PTC 39-2005: Urządzenia do filtracji powietrza, Nowy Jork, 2005.
• Europejski Komitet Normalizacyjny, EN 12941: Urządzenia ochrony dróg oddechowych – Urządzenia filtrujące z napędem, Bruksela, 2018.
• Międzynarodowa Organizacja Normalizacyjna, ISO 9001:2015 Systemy zarządzania jakością – Wymagania, Genewa, 2015.
